Queue 관리

1. 정의

• Qos(Quality of Service) : 한정된 네트워크 자원에서 선택된 네트워크 트래픽 또는 어플리케이션에 대해 차별화 된 서비스를 제공하는 네트워크 기술
• 네트워크 장비가 처리 할 수 있는 능력 이상으로 트래픽이 발생 할 때 패킷들을 Queue 에 저장해 두었다가 스케줄링 정책에 따라 트래픽을 처리하는 스케줄링 기법



2. Queue 관리 기술

기술	개념도	특징

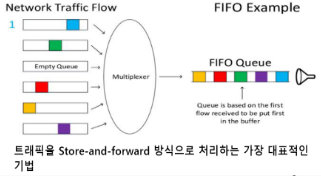

FIFO		- First in First Out - 인입 순서대로 처리 - Best Effort 방식 - 단독 Queue - 장점 : 구조 단순 - 단점 : Qos 적용 불가

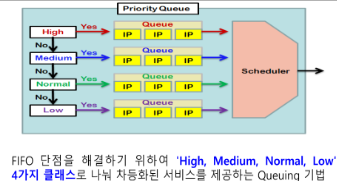

PQ		- Priority Queue - 클래스별 우선순위 지정 - 4개의 클래스로 분류 - FIFO 단점 해결 - 장점 : 차등 트래픽 서비스 가능 - 단점 : 낮은 우선순위 트래픽 기아현상 발생 가능

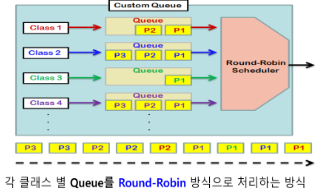

CQ		- Custom Queue - 클래스별 Round-Robin - 16개 클래스로 분류 - PQ 단점을 해결 - 장점 : 클래스 별 공평한 서비스 - 단점 : 차등 트래픽 서비스 불가

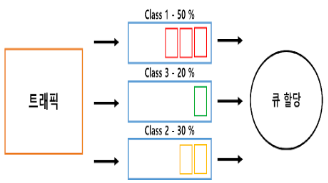

CBQ		- Class Based Queue - PQ 변형(등급별 큐) - Starvation(기아상태) 방지 - 특정 클래스 트래픽 지연, 대역폭 독점 방지

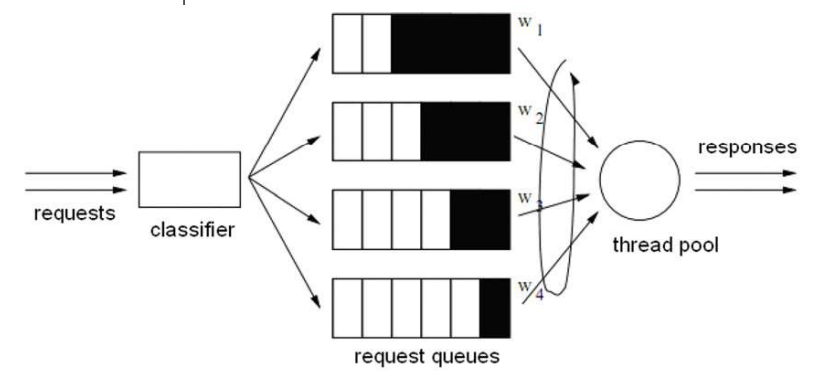

WFQ		- Weighted Fair Queuing - 클래스 별 가중치 부여 - 4096개의 클래스로 분류 - PQ와 CQ 단점을 해결 - 장점 : 차등 트래픽 서비스 가능 - 단점 : 혼잡회피 방식 Tail-Drop만 가능 RED, WRED 사용 불가

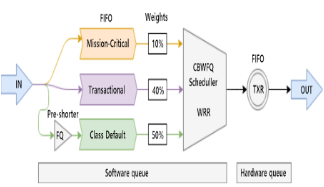

CBWFQ		- Class Based Weighted Fair Queuing - 클래스마다 대역폭, 가중치, 패킷 제한 정책 정의 - WFQ의 단점을 해결 - 장점 : 혼잡 회피 방식으로 RED, WRED 사용 가능 - 단점 : 긴급 트래픽도 정책에 따라 대기

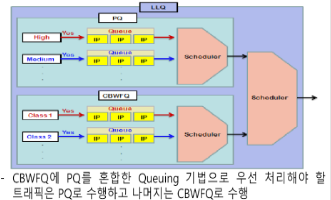

LLQ		- Low Latency Queue - 긴급 트래픽 PQ 적용 - 나머지 트래픽 CBWFQ 적용 - Cisco에서 Voice 트래픽 처리 위해 개발 - 장점 : 긴급 트래픽 우선 처리 가능 - 단점 : 구현 및 정책 적용 어려움
