1. 정의
- 시스템, 컴포넌트들 간의 상호관계의 구조이며 이들을 설계하고 전개하기 위한 지침과 원리
- (ISO/IEC/IEEE 42010) > SW 아키텍처 설명에 대한 요구 사항/표준 용어를 정의한 국제 표준 지침
- SW 스타일을 제공
- 3주차 교재 p16~
2. ISO/IEC/IEEE 42010(구 버전 IEEE1471) 의 개념적 프레임 워크(구성도) 및 구성요소

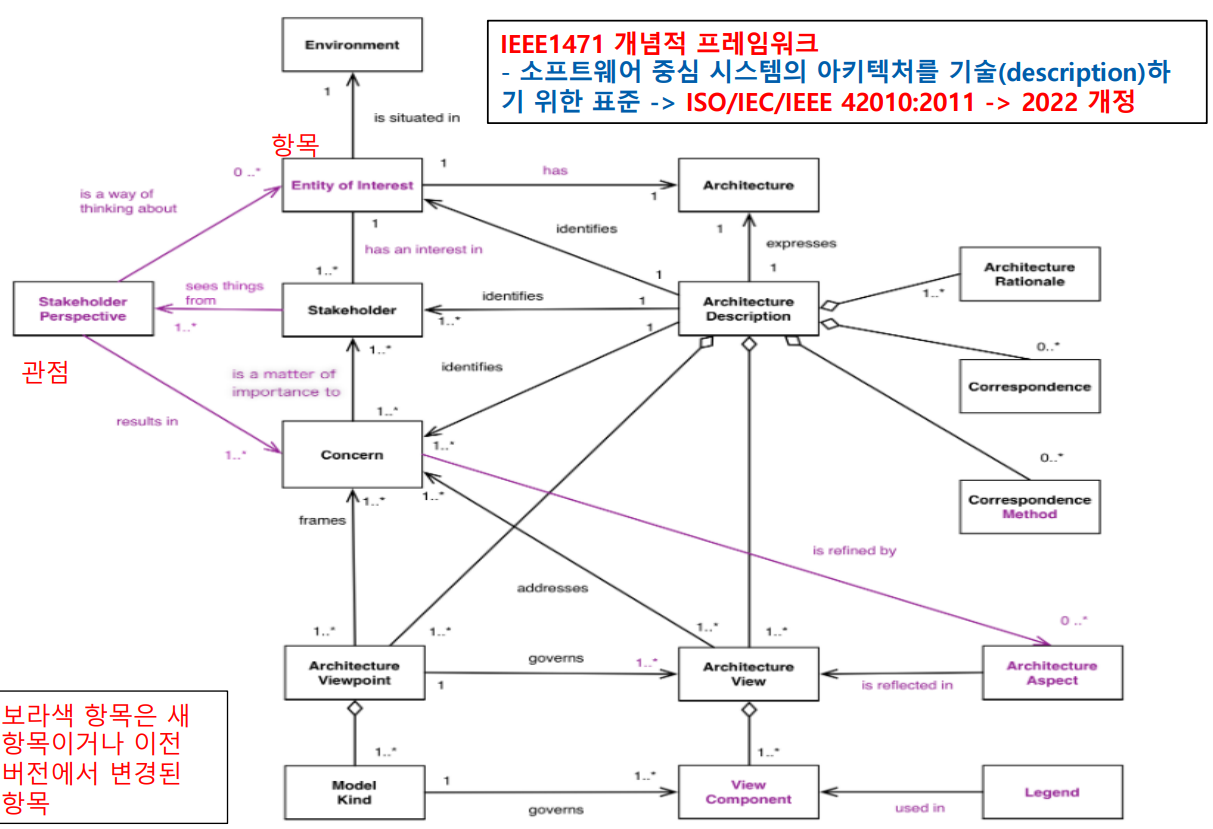

가. 구성도
나. ISO/IEC/IEEE 42010(구 버전 IEEE1471) 의 구성요소 SEA 이관관뷰 ACR EMVL
- SP(Stakeholders perspective)
- Entity of Interest
- AD(Architecture Description)
- 이해관계자(Stakeholders)
- 관심사(Concerns)
- 관점(Viewpoint)
- 뷰(View)
- AR(Architecture Rationale)
- Correspondence
3. SW 아키텍쳐 설계절차 및 설계원리
가. 설계절차 요참모프배
- 아키텍처 요구파악
- 참조 아키텍처 준비
- 아키텍처 모델링
- 아키텍처 프로토타이핑
- 아키텍처 배포
나. 설계원리 분추단모정
- 분할과 정복
- 추상화
- 단계적 분해
- 모듈화
- 정보은닉
