OSI 7 LAYERS

1. OSI(Open Systems Interconnection: 개방형 시스템간 상호접속) 7 LAYERS 의 정의 및 특징

가. 정의

• 모든 네트워크 통신에서 생기는 여러가지 충돌 문제를 완화하기 위하여, 국제표준기구(ISO)에서표준화된 네트워크 구조를 제시한 기본 모델
• ISO(국제표준화기구)가 작성하고 있는 컴퓨터의 통신절차(프로토콜)에 관한 국제표준규격
• ISO/IEC 7498

나. 특징

• 계층구조 : 각 Layer는 네트워크 통신 기능의 Layer 별 집합.
• 캡술화 : 상위 계층에서 하위 계층으로 내려올때 Header,Trailer 등 첨부
• 역 캡슐화 : 하위 계층에서 상위 계층으로 올라갈때 해당 Header 분석하고 분리
• 통합표준 : 네트워크 표준을 하나의 모델로 포괄하여 다른 네트워크 환경이라도 상호 통신이 가능하게 하는 지침
• 참조모델 : 네트워크를 위한 표준 개발 공통 기법 제시, 이해관계자 간 공통 언어 제공

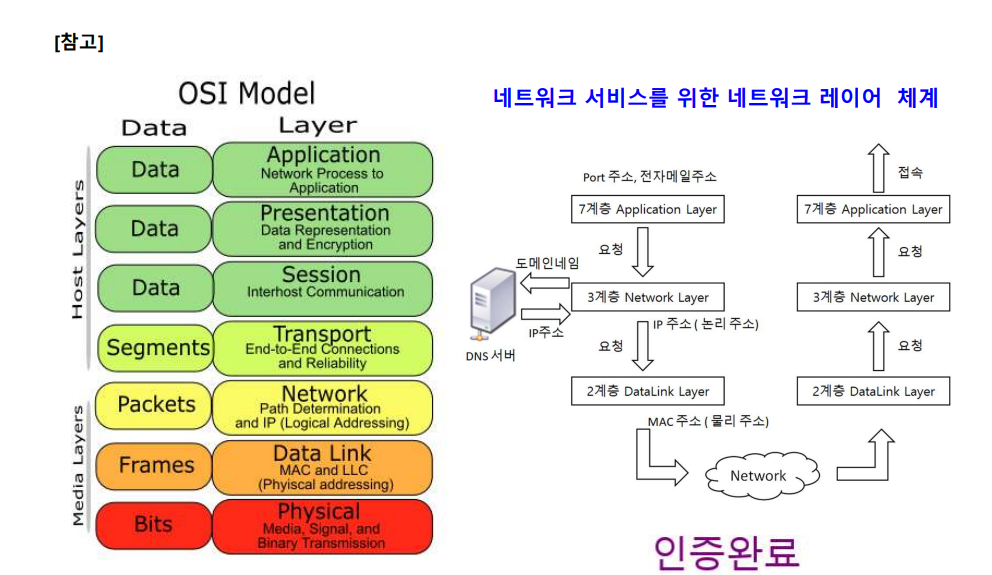

다. 구조도  -  아파서티네다피

- OSI 7 Layer는 각 계층마다 특정 서비스를 제공, 프로토콜이 존재



2. 각 계층별 정의, 특징, 프로토콜 등 상세 설명

구분	정의	특징	프로토콜
7 계층  (Application Layer)	- 사용자나 데이터 통신 프로그램 등에 여러 서비스를 Message 데이터 타입 으로 제공하는 역할을 하는 계층	- HTTP의 Keep Alive : 일정시간 세션 유지 기능 - 사용자 인터페이스	- HTTP, FTP, SSH&SCP, SMTP,SNMP, SIP, NFS,NTP
6 계층 (Presentation Layer)	- 압축,암호화 기능을 하며,응용 계층 간에 전송하는 데이터의 표현을 담당 계층	- 번역, 암호화, 압축, 코드변환, 가상 터미널 규약	- MIME, SSL, JPEG, MPEG, SMB, AFP
5 계층 (Session Layer)	- 응용프로그램 간의 대화를 유지하기 위한 구조 제공, 이를 처리하기 위해 프로세서들을 논리적 연결 담당 계층	- 동기화, 대화(데이터전송과정)	- NetBIOS, RPC, Winsock(Windows Socket), TLS,SSH
4 계층 (Transport Layer)	- 종단간 사용자들이 신뢰성 있는 데이터를 송수신 할 수 있도록 흐름 제어, 오류 제어, 혼잡 제어의 역할을 수행하는 세그먼트 단위의 전송계층	- 데이터 : 세그먼트 - 흐름제어(슬라이딩 윈도우), 혼잡제어(TCP 혼잡제어), 오류제어(Sequence number)	- TCP, UDP, RTP, SCTP
3 계층 (Network Layer)	- 단말간의 Data 전송을 위해 최선의 경로선택을 지원하는 패킷 기반의 계층	- 데이터 : 패킷 - [기능] 포워딩, 라우팅 - [장비] 라우터, L3 Switch - [표준] ISO/IEC 8208 - IP	- ICMP, IP, IGMP, ARP, OSPF
2 계층 (Data Link Layer)	- 상대방과 물리적 통신 위한 링크로 Data가 통과하는 동안 에러제어, 회선제어, 흐름제어를 수행하는 계층	- 데이터 : 프레임 - [역할] 오류제어(FEC,BEC), 흐름제어, 회선제어 - MAC	- HDLC, Ethernet, PPP,  TokenRing, ISDN, FDDI
1 계층 (Physical Layer)	- OSI 계층을 타고 내려온 데이터를 전기적 신호(0,1)로 변환시켜 통신하는 계층	- 데이터 : 비트 - Encoding, Decoding 수행 - 캐리어 이더넷(Carrier Ethernet): 패킷 전송(PTN: Packet Transport Network) 기술 - [장비] 허브, 리피터	- RS-232, RS-449, 10BaseT
