1. 정의 시스템을 구성하는 객체의 속성, 연산과 객체 간 관계를 표현하는 정적 다이어 그램 2. 다이어그램 구성요소 의상인 연직집복 3. 다이어그램 예

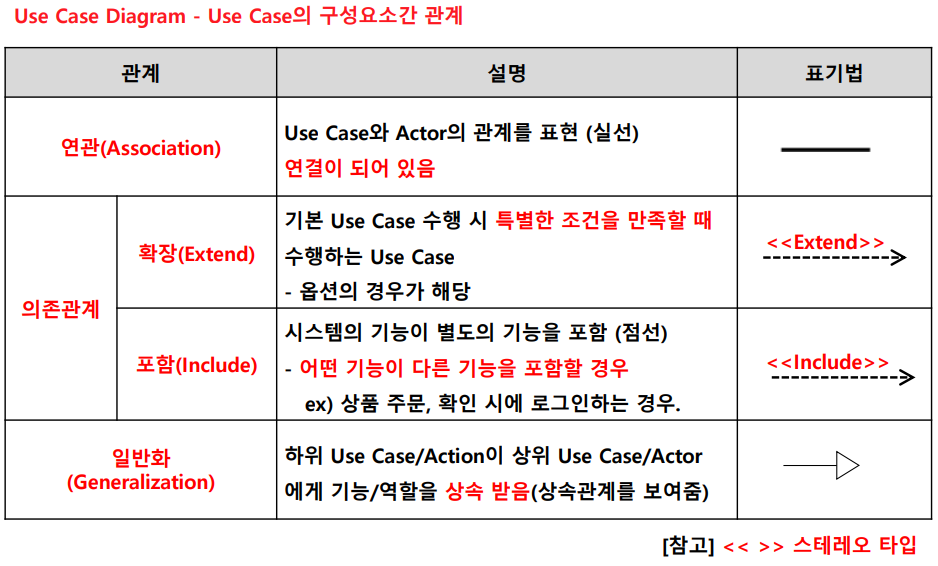

1. 정의 사용자와 사용자간의 상호작용을 표현. Use Case, Actor 간의 관계를 표현하는 사용자 관점의 동적 다이어그램 Actor는 시스템을 사용하는 사람 또는 시스템이며 Actor는 Use Case를 수행함 2. 다이어그램 구성요소 연의확포일 3. 다이어그램 예

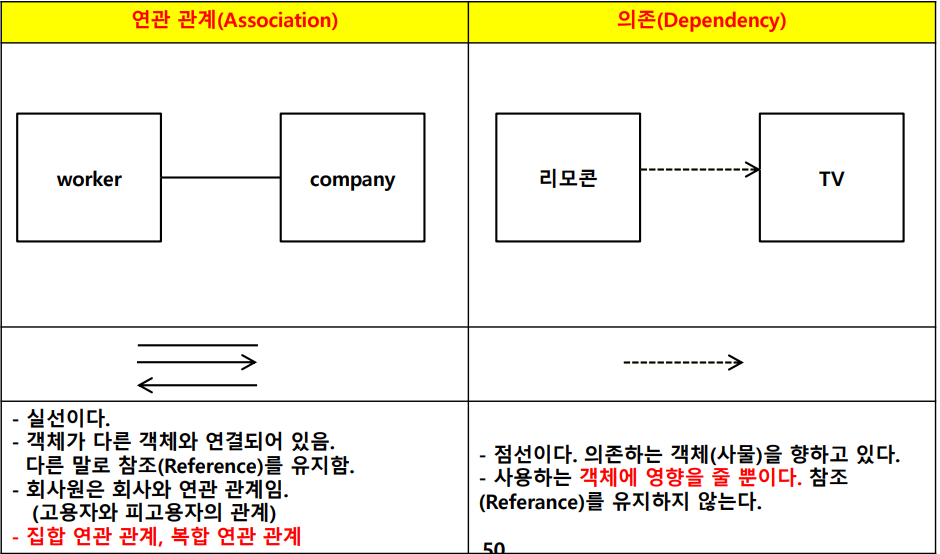

1. 4가지 관계 연의지랄 가. 연관관계(Association) / 의존관계(Dependency) 다. 일반화(Generalization) / 실체화(Realization)

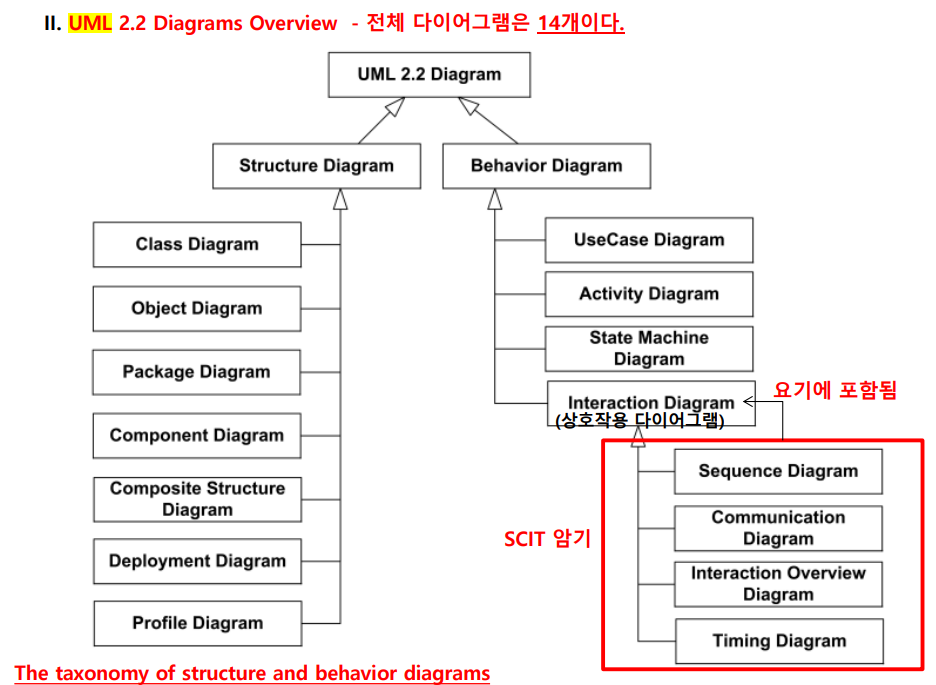

1. 정의 객체 모델링 기술과 방법론을 표준화 한 것으로 언어가 아닌 모델링을 위한 Notation(기법) 특징 ) 반복,점진적 과정, 개발 언어/프로세스 관계없이 적용 가능 2. 정적 모델링과 동적모델링 가. 정적 모델링(구조) 클래스 다이어그램 컴포넌트 다이어그램 객체 다이어그램 배치 다이어그램 Composite Struture 다이어그램 Package 다이어그램 Profile 다이어그램 나. 동적 모델링(행위) 유즈케이스(Use Case) 활동(Activity) 상태 머신(State Machine) 상호작용 다이어 그램(Interaction Diagram) 순차(Sequence) Communication nteraction Overview Diagram Timing 3. UML 구성도
